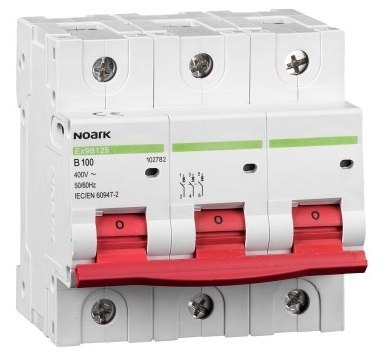

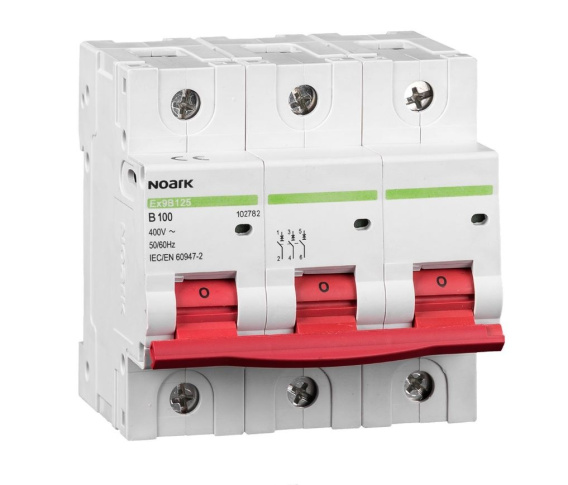

NOARK Wyłącznik nadprądowy 3P Typ B 100A 15kA AC (102782)

Wyłączniki nadprądowe Ex9B125 są przeznaczone do rozdziału energii elektrycznej i zabezpieczania instalacji przemysłowych. Chronią przed przeciążeniem i skutkami zwarć. Dostępne są dla prądu znamionowego do 125 A i prądu wyłączalnego zwarciowego granicznego do 25kA (EN 60947-2). Wyłączniki nadprądowe Ex9B125 mogą być łączone z szeroką gamą akcesoriów (takich samych jak dla wyłączników Ex9B) w tym ze stykami pomocniczymi, stykami pomocniczymi zadziałania, wyzwalaczami wzrostowymi, podnapięciowymi oraz nadnapięciowymi. Możliwe jest tworzenie różnorodnych kombinacji akcesoriów.

• Kolor produktu: jasnoszary
• Oznaczenie handlowe: 102782
• Liczba biegunów: 3P (trójfazowy)
• Liczba modułów 18mm: 3
• Charakterystyka: B
• Prąd znamionowy In: 100 A
• Znamionowa zwarciowa zdolność łączeniowa Icn: 15 kA
• Napięcie znamionowe łączeniowe Ue (AC): 400 V
• Częstotliwość znamionowa: 50/60 Hz
• Napięcie znamionowe udarowe Uimp: 8 kV
• Znamionowe napięcie izolacji Ui: 690 V
• Montaż: szyna 35 mm (TH35/DIN)
• Sposób podłączenia: zacisk szynowy/windowy, zaciski gwintowe
• Maks. przekrój przewodów podłączeniowych: 50 mm²
• Stopień ochrony: IP20
• Temperatura pracy: -30°C ÷ +70°C
• Wymiary (szer. × wys. × gł.): 81×89×75 mm
• Certyfikaty: CE
• Normy: PN-EN 60898-1, IEC/EN 60947-2
