DEYE Moduł PCS SUN-125K-PCSL01HP3

Moduł należy do oferty wchodzącej w skład rozwiązania C&I ESS (Commercial & Industrial Energy Storage System) firmy Deye, które obejmuje szereg modułów PCS oraz MPPT, STS oraz akumulatory BOS-B.To zaawansowane i modułowe rozwiązanie, umożliwiające skalowanie mocy od 100 kW do 2,5 MW

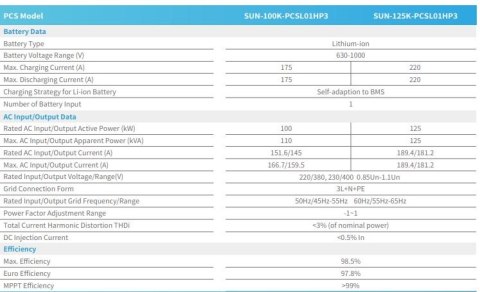

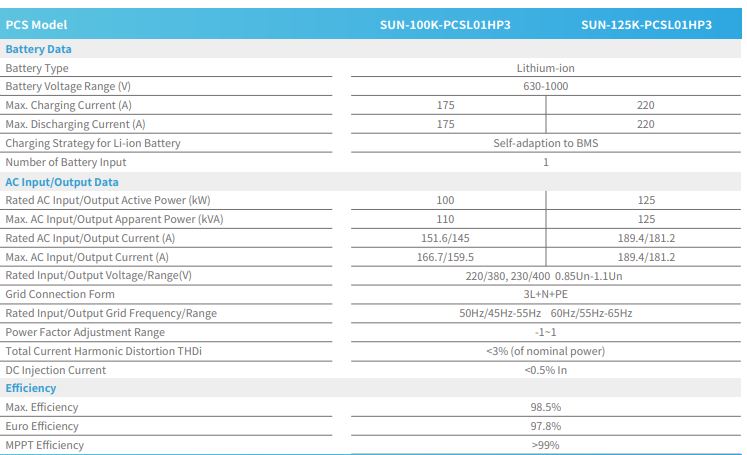

Dane techniczne

Model: SUN-125K-PCSL01HP3 (125 kW PCS Module)

Zasilanie DC (z baterii):

• Zakres napięcia: 630–1000 V.
• Maksymalny prąd ładowania/rozładowania: 220 A

AC (wejście/wyjście):

Moc czynna: 125 kW.

• Prąd znamionowy AC: ok. 189,4 A / 181,2 A (zależnie od jednostek)
• Podłączenie: 3L + N + PE
• Obsługa przeciążenia: 110 % obciążenia, 170 % chwilowego maksymalnego obciążenia

Sprawność:

• Maksymalna sprawność: 98,5 %.

Skalowalność:

• Możliwość pracy w równoległym połączeniu do 20 jednostek, osiągając moc do 2–2,5 MW

Zaawansowane funkcje EMS:

• Obsługuje funkcje takie jak zero export, peak shaving, harmonogramy ładowania/rozładowania (time-of-use), a także sterowanie lokalne i zdalne za pomocą kolorowego ekranu dotykowego

Wytrzymałość i ochrona:

• Klasa ochrony: IP65 – przystosowany do trudniejszych warunków środowiskowych

Moduł ten kompatybilny jest z bateriami Li-ion i automatycznie dostosowuje strategię ładowania do BMS (Self-adaption to BMS)

Parametry AC:

• Napięcie wyjściowe: 220/380 V, 230/400 V, zakresy częstotliwości: 50 Hz (45–55) i 60 Hz (55–65)
• Współczynnik mocy regulowany od -1 do 1 (podobnie jak w modułach 100 kW)
• THDi: < 3 %; prąd wtrysku DC: < 0,5 % I?

Skalowalność systemu ESS:

• Jeden moduł STS może obsłużyć nawet pięć modułów PCS – co upraszcza projekt i instalację

Środowisko pracy i ochrona:

• Czas przełączenia do pracy off-grid/diesel: < 10 ms
• Zakres temperatur pracy: –25 °C do +60 °C (z obniżeniem mocy powyżej 45 °C)
• Wilgotność względna: 0–95 %, wysokość do 4000 m n.p.m.
• Zabezpieczenia: odwrócona polaryzacja DC, przeciążenia AC, ochrona przeciwnapięciowa, zwarcia, monitoring prądów upływu i uziemienia, opcjonalny AFCI (wykrywacz łuków), RCD i SPD w klasie TYPE II – bardzo szeroki zakres zabezpieczeń

Wymiary fizyczne:

• Moduł PCS: 543 × 310 × 775 mm, ochrona IP20 (sam moduł)

Jesteśmy autoryzowanym dystrybutorem Deye w Polsce
